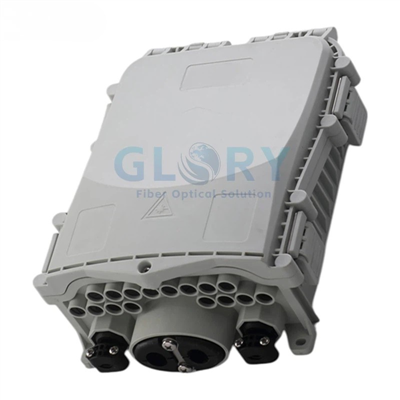

תיבת הפצת סיבים אופטיים זו מיועדת לרשתות FTTx מודרניות. הוא מספק פתרון נקודת קצה קומפקטי להפצת סיבים. תיבת החיבורים תומכת בעד 4 יציאות ומשלבת טכנולוגיית פיצול PLC. זה עובד בתנאי חוץ קשים עם דירוג IP68. קופסת החיבורים של הסיבים האופטיים עשויים מחומר PP ופועלת מ-40 מעלות עד +65 מעלות. זה מתאים להרכבה אווירית, קיר או עמוד.
תכונות עיקריות
• עיצוב מבנה מתקדם, תפעול קל וניתוב סביר.
• חומר: PP .
• עמיד בפני לחות, עמיד למים, עמיד בפני-אבק, מונע-הזדקנות.
• רמת הגנה עד IP68.
• כניסת כבל אופטי סגלגל אחד, 2 כניסות לכבלים אופטיים מסועפים ו-16 יחידות ביתיות
• שיטת התקנה: מוט-מותקן, אויר-מותקן, מותקן על קיר-.
מפרט טכני
|
פָּרִיט |
מפרטים |
הֶעָרָה |
|
ממד חיצוני (מ"מ) |
378*255*116(A*B*C) |
|
|
מיקום חור התקנה (מ"מ) |
215*266*239(D*E*F) |
|
|
צֶבַע |
שָׁחוֹר |
ניתן להתאמה אישית |
|
גודל וכמות חור כבל אופטי |
כניסת כבל אופטי אליפסה אחת, 2 כניסות כבלים אופטי מסועפות ו-16 יחידות ביתיות |
|
|
קיבולת היתוך (מקסימום) |
108 |
|
|
מפצל מיקרו PLC |
1x2 |
גודל מפצל: 60x7x4 מ"מ. ניתן להתקנה במגש חיבור מסוג A וסוג E, 1 PC למגש שחבור. |
|
1x4 |
||
|
1x8 |
||
|
1*16 |
גודל מפצל: 60x12x4 מ"מ. ניתן להתקנה במגש שחבור מסוג A-1, וסוג E-1, 1 PC למגש שחבור. |
|
|
לקוטר הכבל הגדול ביותר (מ"מ) |
ᴓ18 |
|
|
גודל שקע כבלים (מ"מ) |
2*3~ᴓ7 |
|
|
רמת הגנת IP |
IP68 |
|
|
דְלִיקוּת |
HB (רגיל) |
ניתן להתאים אישית לפי דרישות |
|
בדיקת ריסוס מלח ניטרלי (NSS) |
48 h |
יישומים סביבת
|
פָּרִיט |
עֵרֶך |
|
טמפרטורת פעולה |
-40 ºC-+65 ºC |
|
טמפרטורת התקנה |
-5 ºC-+40 ºC |
|
טמפרטורת אחסון |
-40ºC-+65 ºC |
|
לחץ אטמוספרי |
70-106Kpa |
|
לחות יחסית |
פחות או שווה ל-93％(+40 מעלות) |
תרחישי יישום
תיבת הפצת סיבים אופטיים זו משמשת ברשתות FTTx. זה עובד היטב בפריסות FTTH עבור חיבורים ביתיים. הקופסה אידיאלית עבור התקנות MDU עם מספר משתמשים. הוא משרת רשתות ארגוניות ואזורי קמפוסים. קופסת החיבורים מתאימה גם לפרויקטי IoT תעשייתיים של 5G. העיצוב החזק שלו מטפל בסביבות חיצוניות שונות.
שיטות התקנה
• התקנת קיר-
קדחו 4 חורים בקיר לפי הממד, הניחו את פקק ההרחבה
φ7.5*40, הנח את הקופסה כך שתתאים את החורים והשתמש בברגים כדי להדק.
• התקנה על מוט-
העבירו את טבעת החישוק דרך החריץ של הצלחת האחורית וקבעו אותה על עמוד התקשורת
• אוויר
קשרו את השניים המותקנים על המרכב של התיל התלוי על החוט, ולאחר מכן מוברג, למנוע את נפילת המארז.
אבטחת איכות
כל קופסת הפצת סיבים אופטיים עוברת בדיקות קפדניות. הוא עומד בתקני ISO 9001:2015. הבדיקות כוללות מחזורי טמפרטורה, עמידות ללחות ובדיקות השפעה. הקופסה עוקבת אחר הנחיות RoHS לבטיחות סביבתית. אפשרויות מותאמות אישית זמינות לצרכים מיוחדים.
תיבת צומת סיבים אופטיים חיצונית היא פתרון אמין להפצת סיבים. הגנת IP68, ההתקנה הגמישה והעיצוב הקומפקטי שלו הופכים אותו לאידיאלי עבור רשתות FTTx. תיבת הפצת סיבים אופטיים זו מבטיחה ביצועים יעילים ועמידים ביישומי חוץ שונים.
